一、概述及用途

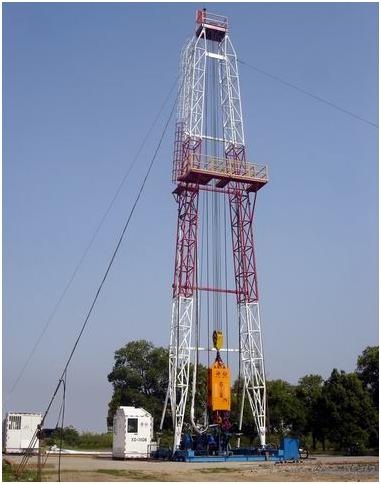

XD-30DB钻机是适用于深孔钻探取心钻探的新一代交流变频电动顶驱式岩心钻机，由中国地质装备总公司和衡阳中地装备探矿工程机械有限公司联合研制。包括钻塔、电驱顶驱系统、电驱主绞车、电驱绳索绞车、电控系统、司钻房、井口自动化装置、泥浆泵及固控装置等一整套设备。采用模块化交流变频电驱动单元，融合机、电、液、电子及信息化技术为一体，应用于4500m以内深度的取芯矿产勘探及能源钻采的深部钻探技术装备。

也可适用以下领域：

* 深孔小口径取心钻探；

* 浅层石油或地热井钻探；

* 煤层气勘探及页岩气勘探。

二、基本特点

1）整套系统采用了变频控制、数字传输和集中操作，信息自动化程度高、施工效率高、能耗小。

2）良好的输出特点：转速、扭矩、拉力、速度等控制性能好，过载保护性能好，回转及给进可实现无级调速，钻压可精确控制，可根据地层条件优选钻进参数，满足钻探工艺要求。

3）便捷的操控性能：钻机工作过程中的所有动作均由电控元件或数字化操作完成，减轻操作者的劳动强度，减少操作人员数量，改善了劳动环境。

4）钻机由电驱动模块与钻塔结构件散装集成，回转、提升、给进、打捞等主要执行模块均采用电动机驱动，动力源为工业网电或柴油发电机组。

5）钻机运行参数与钻进工艺参数，方便实现实时存储、远程监控、传输、查询和记录。

6）与液压传动钻机相比，传动效率高、消耗功率小、有良好的维护保养便利性；与机械传动钻机相比，传动链简化，易于安装和拆卸，便于检修。

7）顶驱长行程给进，可满足18米加减立根作业，提高了工作效率。

三、技术参数
