产品简介：

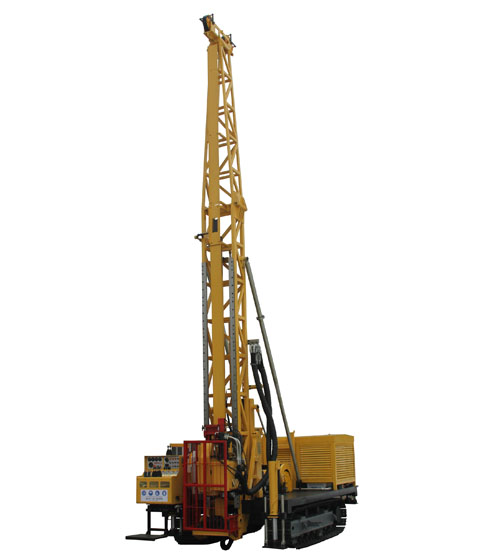

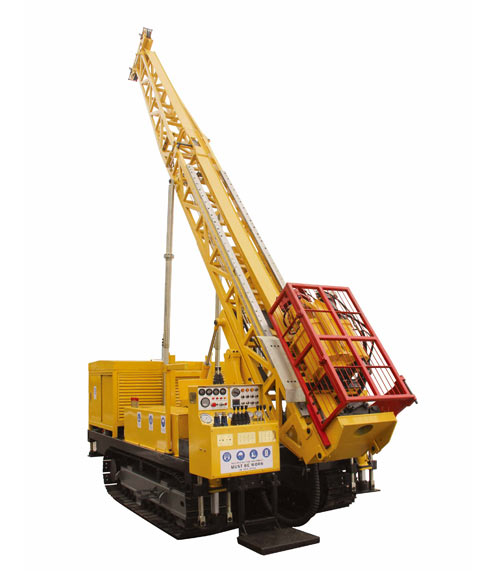

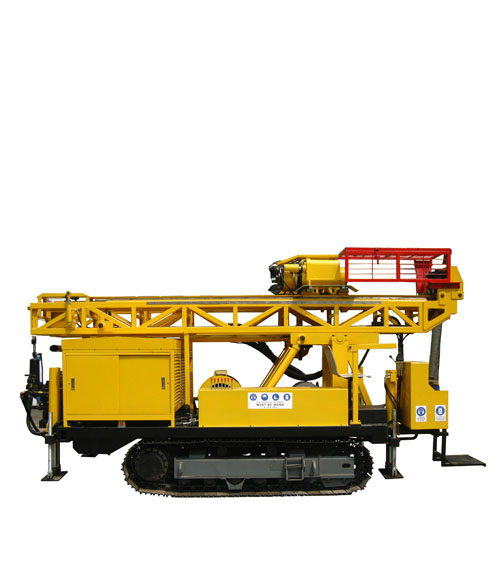

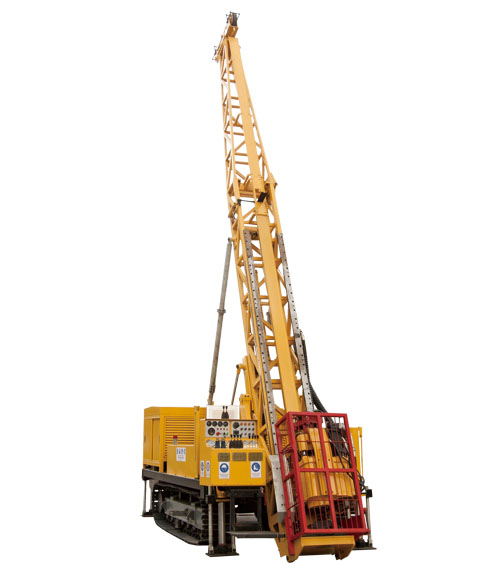

XDL-1500全液压动力头岩心钻机是我厂全面优化升级的产品。该机优化了液压系统，效率更高；履带行走底盘驱动力大，爬坡能力强，全面提升野外适应能力。
该钻机适用于金刚石绳索取心钻进、冲击回转钻进、定向钻进、反循环连续取心钻进等多种钻探工艺方法；也可用于水井钻进、锚固钻进、工程地质钻进等施工。
产品特点：
1、全液压传动，实现了机、电、液一体化，传动平稳、噪音轻、操作集中、方便省力、安全可靠。
2、钻机液压系统采用先进的负载敏感控制系统，并对液压传动系统和控制系统全面优化设计，效率高，施工成本经济。主要液压元件为原装进口产品或国内知名品牌产品，保证了钻机的稳定性和可靠性。
3、履带行走底盘驱动力大，爬坡能力强，野外适应能力好。
4、动力头变速箱(专利号：ZL200620085555.1)无级调速，转速范围广，有3挡扭矩输出，能适用于多种钻探工艺在不同钻孔直径对转速和扭矩的需求。动力头可侧向移位让开孔口，操作便捷省力。
5、配有液压卡盘和液压夹持器(专利号：ZL200620085556.6)，夹持钻杆迅速可靠，对中性好，更换卡瓦可夹持多种规格绳索取心钻杆，通径大，使用方便。
6、给进行程长达3.5米，可有效减少辅助工作时间，提高钻进效率，减少因停车倒杆造成的岩心堵塞。
7、配置进口卷扬机，无级调速，最大单绳提升力8.1吨；无级调速绳索取心液压绞车，变速范围宽，操作灵活；桅杆式钻塔，一次可升降钻具3-6m，安全省力。

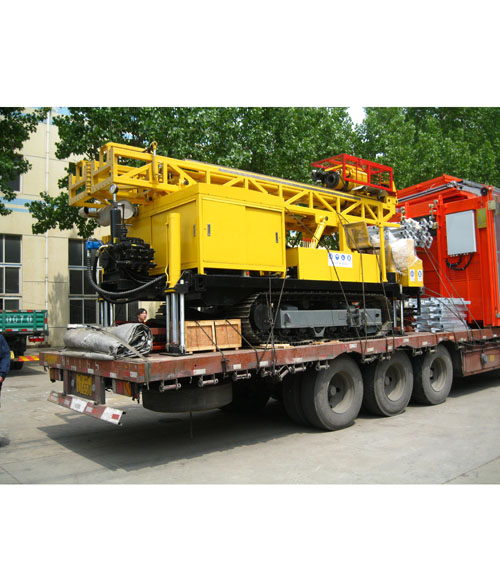

8、钻塔可折叠，钻机运输尺寸小，可直接开进集装箱，运输方便。
9、配有动力头转速表、柴油机转速表、钻压表、液压系统压力表、泥浆泵压力表，便于实时观察钻机运转情况和孔内情况。
XDL-1500全液压动力头岩心钻机技术参数 | |||
| 项目 | Item | XDL-1500 |
钻进能力(直孔) | BQ（φ55.5mm） | BQ（φ55.5mm） | 1500 m |
NQ（φ71mm） | NQ（φ71mm） | 1300 m | |
HQ（φ89mm） | HQ（φ89mm） | 600 m | |
PQ（φ114mm） | PQ（φ114mm） | 400 m | |
动力头能力 | 转速 | RPM | 10-960 rpm |
最大扭矩 | Hold Torque | 2880 N·m | |
最大给进力 | Max Feeding Power | 50 KN | |
最大提升力 | Max Lifting Power | 150 KN | |
通孔直径 | Diameter of Chuck | 94 mm | |
给进行程 | Feed stroke | 3500 mm | |
主卷扬能力 | 提升力（单/双绳） | Hoisting Force(single wire/dual wire) | 8100/16000 kg |
提升速度 | Main hoist speed | 8-46 m/min | |
钢丝绳直径 | Steel Wire Diameter | 19 mm | |
卷筒容绳量 | Steel Wire Length | 26 m | |
绳索取心绞车 | 提升力 | Hoisting Force | 1500 kg |
提升速度 | Main hoist speed | 30-210 m/min | |
钢丝绳直径 | Steel Wire Diameter | 6 mm | |
卷筒容绳量 | Steel Wire Length | 1500 m | |
桅塔 | 高度 | Mast Height | 9.5 m |
钻进角度 | Drilling Angle | 45°- 90° | |
竖塔方式 | Mast Mode | 液压Hydraulic | |
动力 | 型号 | Mode | 柴油机Engine |
功率 | Power | 132 Kw | |
主泵工作压力 | Main Pump Pressure | 27 MPa | |
卡盘方式 | Chuck Mode | 液压Hydraulic | |
夹持器方式 | Foot Damp | 液压Hydraulic | |
总重量 | Weight | 10600kg | |
移动方式 | Transport Way | 履带 Pedrail Mode | |
