主要特点

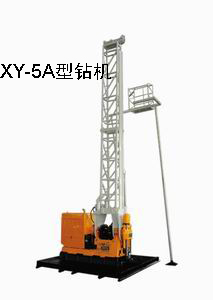

XY-5A型钻机除具有原立轴式岩心钻机结构简单、操作容易、维修方便等优点外，具有以下突出特点：
1、 XY-5A型钻机转速范围宽(50-1285rpm)，速度档数多(12个挡)，分配合理，可较好地满足金刚石绳索取心、冲击回转、定向钻进、反循环连续取心（样）等多种高效钻探工艺钻进以及常规方法的孔径匹配的需要，钻探工艺适应性强。
2、输出扭矩大，强度高，钻进能力强，使用范围广。
3、采用连杆增力式弹簧夹紧、液压松开常闭式液压卡盘，结构新颖补偿性好，硬质合金镶焊式卡瓦结构，夹紧力大，寿命长，工作可靠。
4、采用了水刹车，下降钻具平稳、安全可靠、抱闸寿命长。采用三油泵供油液压系统，设计周全，减少系统发热，可配多种器具，满足多种工况。
5、选用品牌汽车变速箱、离合器、万向传动轴等优质通用部件，寿命长，更换方便，钻机工作可靠性程度高。
6、自带液压起落钻塔，安装快捷，轻便灵活，便于打斜孔。
7、能实现整机移动，搬迁方便。
8、配套性强，便于施工。
◇主要技术参数
|
动力机 |
名称 |
柴油机 |
|
型号 |
R4105 IZLD |
|
|
功率(Kw) |
66 |
|
|
转速(r/min) |
1500 |
|
|
钻进能力 |
钻深(ф50钻杆）(m) |
1600 |
|
回转器 |
立轴转速(r/min) |
正转:50, 83, 138 160, 227, 267, 324,399, 446,732, 1045, 1286 |
|
反转:54, 172 |
||
|
立轴通径(mm) |
97 |
|
|
提升能力(KN) |
额定:125 |
|
|
加压能力(KN) |
额定:65 |
|
|
给进行程(mm) |
600 |
|
|
卷扬机 |
型号 |
行星式水刹车 |
|
单绳三层提升能力(KN) |
最大: 55 |
|
|
单绳三层提升速度(m/s) |
0.912, 1.55, 2.52, 3.6, 4.62 |
|
|
钢绳直径(mm) |
18 |
|
|
容绳量(m) |
100 |
|
|
液压系统 |
油泵型号 |
CBTL-E430/E410-AFH |
|
油泵排量(ml/r) |
30+10 |
|
|
系统压力(MPa) |
10 |
|
|
钻机移车油缸行程(mm) |
500 |
|
|
钻塔 |
钻塔高度(m) |
10 |
|
钻塔负荷(t) |
15 |
|
|
钻塔斜孔角度 |
90°- 60° |
|
|
绳索取芯绞车 |
空鼓提升力 |
1200 kg |
|
满绳提升力 |
400kg |
|
|
满鼓线速度 m/s |
1.5 2.5 4 |
|
|
容绳量 |
Φ4.76mm 2000m |
|
|
容绳量 |
Φ6.35mm 1250m |
|
|
外形尺寸(工作状态) |
4760×5500×10000 |
|
|
整机质量kg |
7500 |
|
